在金屬材料研究、質量控制與失效分析領域，金相顯微鏡作為探索微觀世界的核心工具，憑借其光學成像原理與高分辨率特性，成為揭示金屬內部組織奧秘的關鍵設備。本文聚焦金相顯微鏡的工作原理及其可觀察的金屬微觀結構類型，解析這一技術如何助力材料性能分析與工藝優化。

一、金相顯微鏡的工作原理與核心特性

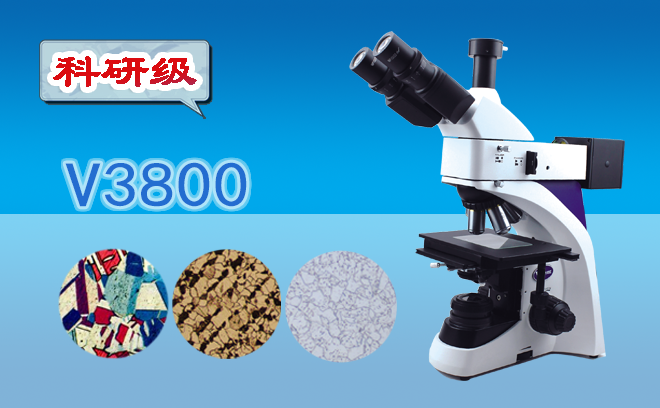

金相顯微鏡基于光學反射原理實現成像，其核心結構由光學系統、照明系統與機械系統組成。光源發出的可見光經聚光鏡匯聚后，通過物鏡照射至金屬樣品表面；樣品表面不同組織的反射光因化學成分、晶粒取向或表面形貌差異，形成明暗對比的顯微圖像，經目鏡放大后被人眼或攝像頭捕獲。相較于生物顯微鏡的透射光路，金相顯微鏡采用落射照明（同軸照明），適用于不透明金屬樣品的觀察，分辨率可達0.2-0.5微米，可清晰呈現微米級至亞微米級的組織細節。

樣品制備是金相分析的關鍵前置步驟，需經取樣、粗磨、細磨、拋光與浸蝕等工序。拋光可消除表面劃痕，浸蝕則通過化學腐蝕增強組織對比度——例如，硝酸酒精溶液可凸顯鐵素體與滲碳體的邊界，使晶界呈現黑色輪廓，便于觀察晶粒形態與相分布。

二、可觀察的金屬微觀結構類型

金相顯微鏡可系統觀測金屬材料的多種微觀結構，主要分為以下幾類：

晶粒形態與尺寸：通過測量晶粒度評估材料性能，如細晶粒鋼材具有更高的強度與韌性。鐵素體晶粒多呈等軸多邊形，奧氏體晶粒在高溫下形成，冷卻后可保留為殘留奧氏體或轉變?yōu)轳R氏體、貝氏體等。

相組織與相變產物：包括鐵素體、奧氏體、滲碳體、珠光體、馬氏體、貝氏體等。例如，珠光體由鐵素體與滲碳體片層交替排列構成，其片層間距反映冷卻速度；馬氏體呈針狀或板條狀，是淬火鋼的主要強化相。

夾雜物與缺陷：可識別氧化物、硫化物等非金屬夾雜物的形態、分布與數量，如硅酸鹽呈孤粒狀，氮化鈦呈方形；還可觀測裂紋、脫碳層、氧化層、過燒組織等缺陷，評估材料質量與工藝缺陷。

特殊組織形態：如魏氏組織（先共析相呈針狀或羽毛狀分布）、萊氏體（奧氏體與滲碳體的共晶混合物）、球狀珠光體（經球化退火形成）等，反映材料的熱處理歷史與加工工藝。

三、應用案例與實際操作要點

在工業應用中，金相顯微鏡廣泛應用于材料性能分析、工藝優化與失效分析。例如，通過觀測晶粒度評估鋼材的強度與韌性；通過分析滲碳層深度評估熱處理效果；通過檢測夾雜物含量評估材料純凈度；通過分析裂紋形態追溯失效原因。

實際操作中，需注意以下要點：

樣品制備：取樣需具有代表性（橫向試樣觀察表面處理層深度，縱向試樣觀察夾雜物分布）；磨制時壓力均勻，避免局部過熱；拋光后需徹底清洗，防止殘留磨料影響觀察；浸蝕時間需精確控制，避免過度腐蝕。

設備維護：定期清潔物鏡與目鏡，使用專用擦鏡紙擦拭；避免物鏡接觸樣品，防止劃傷；保持顯微鏡室干燥清潔，防止光學元件受潮；定期校準放大倍數與像散，確保圖像清晰。

安全規范：使用低壓燈泡或LED光源，避免高溫灼傷；更換鹵素燈時避免直接接觸玻璃體；操作時動作輕柔，避免粗暴調焦損壞機件。

金相顯微鏡作為金屬材料分析的核心工具，通過光學反射原理與精密成像系統，可清晰呈現晶粒形態、相組織、夾雜物等微觀結構，為材料性能評估、工藝優化與失效分析提供關鍵數據。從鋼鐵冶金到航空航天，從常規質檢到前沿科研，金相顯微鏡持續推動著金屬材料科學的進步，成為探索微觀世界不可或缺的“金屬之眼”。
