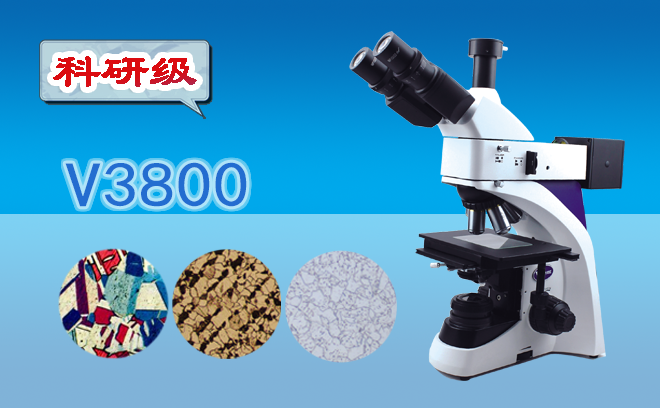

金相顯微鏡作為材料科學領域的經典工具，在芯片制造中承擔著微觀結構解析、工藝缺陷診斷及材料性能評估的關鍵角色。其獨特的明場/暗場成像、偏光分析等功能，為半導體材料表征提供了不可或缺的視角。本文聚焦芯片制造全流程，系統梳理金相顯微鏡的實用知識及具體應用場景。

一、基礎成像模式與參數選擇

金相顯微鏡的核心成像模式包括明場、暗場及偏光觀察。明場模式通過透射光形成高對比度圖像，適用于觀察晶圓表面形貌、薄膜均勻性及缺陷分布；暗場模式則通過散射光成像，可突出樣品表面的微小凸起或凹陷，如金屬互連中的針孔、光刻膠殘留等。偏光模式通過檢測雙折射效應，可分析各向異性材料（如硅各向異性腐蝕形成的V型槽）的晶體取向及應力分布。實際應用中，需根據樣品特性選擇合適的物鏡倍率（如5x-100x）及光源波長，以平衡分辨率與景深需求。

二、晶圓表面缺陷的快速篩查

在晶圓制造環節，金相顯微鏡通過大視場掃描可快速定位表面缺陷，如劃痕、顆粒污染、薄膜脫落等。例如，在硅襯底拋光后，可通過明場成像檢測表面劃痕密度，評估化學機械拋光（CMP）工藝的均勻性；在光刻膠涂布后，暗場模式可高效識別光刻膠顆粒污染或涂布不均區域，避免后續曝光缺陷。此外，結合圖像拼接技術，金相顯微鏡可實現晶圓級缺陷地圖繪制，為工藝優化提供數據支撐。

三、薄膜與界面結構分析

金相顯微鏡在薄膜表征中具有獨特優勢。通過測量薄膜厚度、評估界面平整度及識別層間缺陷。例如，在氧化層生長工藝中，金相顯微鏡可監測氧化層厚度分布，驗證爐管溫度均勻性及氧化時間控制；在金屬互連層沉積后，可觀察金屬層與介電層的界面粘附性，檢測分層或剝離缺陷。偏光模式還可用于分析各向異性薄膜的晶體取向，如硅外延層的晶格匹配度。

四、失效分析與材料退化追蹤

在芯片失效分析中，金相顯微鏡通過非破壞性成像可快速定位失效區域，如電遷移導致的金屬互連開路、熱應力引起的介質層裂紋等。結合能譜分析，可進一步確定缺陷區域的元素組成，追溯污染或腐蝕來源。在可靠性測試后，金相顯微鏡還可追蹤材料退化過程，如金屬互連的電遷移演變、介質層的擊穿路徑等，為器件壽命評估提供微觀證據。

五、工藝優化與質量控制

金相顯微鏡在工藝優化中扮演著“顯微鏡下的質檢員”角色。通過實時監測工藝參數對微觀結構的影響，可指導工藝窗口調整。例如，在刻蝕工藝開發中，可通過金相顯微鏡觀察不同刻蝕時間下的側壁形貌，確定Z佳刻蝕終點；在薄膜沉積工藝中，可對比不同沉積溫度下的薄膜均勻性，優化工藝條件。此外，金相顯微鏡還可用于檢測晶圓邊緣的“邊緣效應”，確保邊緣區域的工藝質量與中心區域一致。

六、技術優勢與未來趨勢

金相顯微鏡的核心優勢在于其操作簡便、成本較低且無需復雜制樣，適用于快速篩查與日常監控。隨著技術演進，數字金相顯微鏡已實現自動化掃描與圖像分析，結合人工智能算法可實現缺陷自動分類與尺寸測量。未來，金相顯微鏡將與原子力顯微鏡、掃描電鏡等工具形成互補，構建多尺度、多模態的微觀表征體系，支撐芯片制造向更精細、更可靠的納米尺度邁進。

綜上，金相顯微鏡憑借其獨特的成像模式與實用功能，在芯片制造的材料表征、工藝優化及失效分析中發揮著不可替代的作用。通過掌握其基礎原理與應用技巧，可有效提升芯片制造的良率與可靠性，推動半導體技術的持續進步。
